頂擊篩

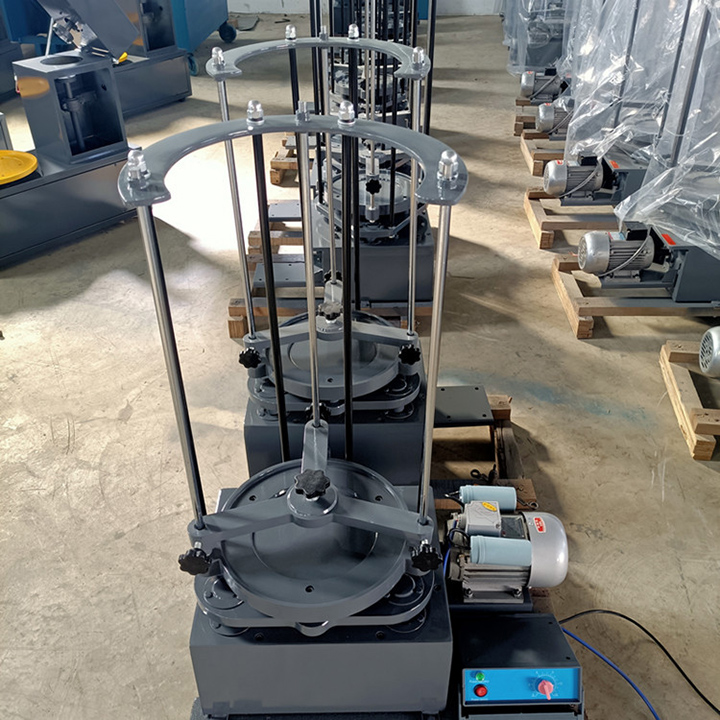

頂擊篩概述：

頂擊篩又叫頂擊式振篩機或者叫頂擊式標準振篩機，結構緊湊新穎，能有效保證篩子搖動和頂擊次數，穩定可靠，并裝有數顯式時間繼電器。頂擊篩主要適應于煤質化驗以及地質、冶金、化工、科研、水泥、建筑等行業部門的實驗室化驗中對物料進行篩分分析。使用時將物料倒入上部篩內，在振動力的作用下，大于篩孔的物料留在篩內，小于篩孔的物料落入第二道篩上，如此工作下去，直到物料通過所有分析篩板、達到分級效果。

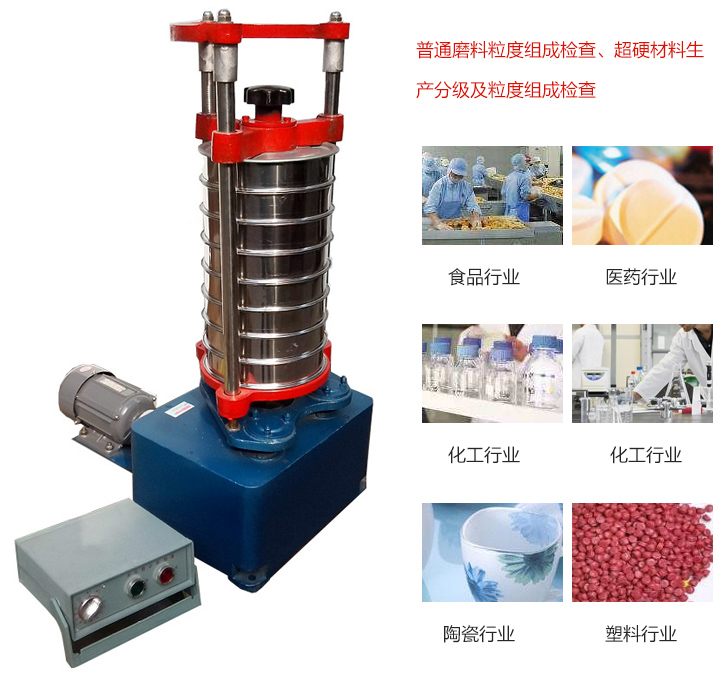

頂擊篩用途：

適用于建筑、地質、冶金、化工、煤炭、磨料、食品、醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析。

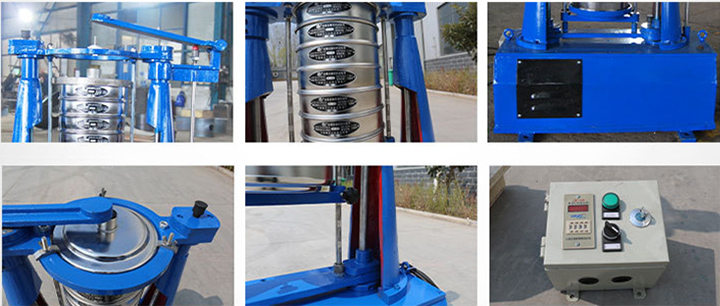

頂擊篩細節圖:

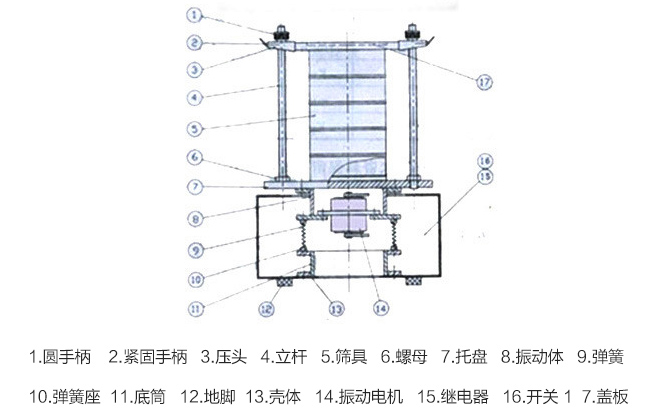

頂擊篩原理：

1、本機有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動。

2、同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊

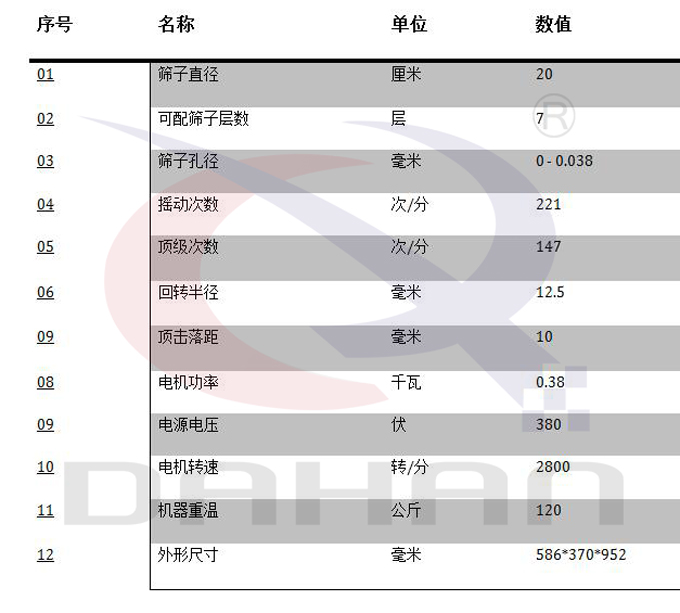

頂擊篩技術參數：

頂擊篩技術指標：

1、篩子直徑：300mm/200mm

2、震幅：8mm

3、振擊次數：147次/分

4、篩搖動次數：221次/分

5、回轉半徑：12.5mm

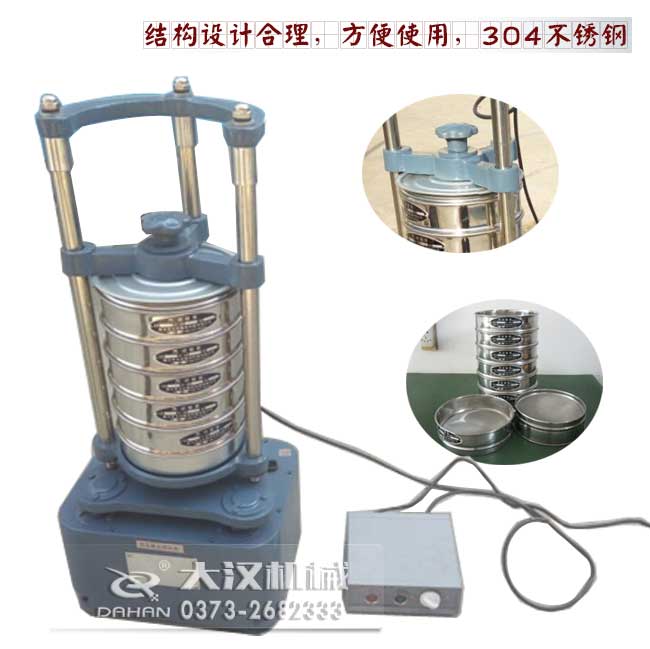

頂擊篩使用方法：

1、在安放篩子時，應按照篩孔大小順序疊放，同時另加一個篩子底盤。

2、將需篩分化驗的物料導入上層的篩子內，蓋好篩蓋后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑到套篩上，然后再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、根據需要調整時間，時間繼電器前兩位為分鐘，后兩位為秒，調整時間繼電器讀數到需要時間。

5、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重到檢析比例。

6、如調整振動幅度，可將設備內電機上激振塊上加M8螺栓，調劑M8螺栓長度，可得到不同的激振力。

7、初次工作時無上下振擊，因電機倒轉，輕將電源線頭調換一下。

頂擊篩注意事項：

1、用前潤滑，用后擦試干凈。

2、不準隨意拆改或解體使用，確因需要開發新功能或改造更新等，需按分級管理權限，履行審批手續后再實施。

3、經常進行設備的保養與維護，并存放在干燥通風之處，待用時間過長儀器設備，應定期通電開機，防止潮霉損壞儀器設備其零部件。
